火检冷却风机控制柜
添加时间:2014-01-04

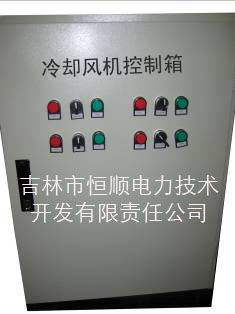

火检冷却风机控制柜

冷却风机控制柜

两台火检冷却风机的控制,主要由冷风就地柜来完成。它接收DCS 系统的控制信号(冷却风机启动/停止指令,风压低联锁指令),同时也反馈给DCS 系统信号(冷却风机已启/已停,风压高报警)。冷风就地柜一般放置在离冷却风机不远的地方,由它完成对火检冷却风机的控制。
冷却风机控制方式分为两种:即系统控制和就地控制。
系统控制即为DCS 控制,运行人员通过操作员站对两台冷却风机分别进行远方启动/停止。
就地控制即运行人员必须到现场的冷风就地柜柜门面板上对两台冷却风机分别进行操作。
对于两种控制方式的切换,只能在操作员站上进行(通过DCS 系统),在冷风就地柜无法切换。
当冷风就地柜系统上电后(分别合上空气开关K2/K3),柜门面板上的L1(电源)指示灯变亮,同时L3(系统控制)指示灯也变亮。L5(A 风机停止)和L7 (B 风机停止)指示灯分别变亮。此时,在操作员站可发出"启动"指令,相应风机会立即运行。电流表会有相应的指示,L5(L7)指示灯会熄灭,L4(L6)指示灯会变亮(A 风机运行/B 风机运行)。停止方法与此相同。
在操作员站发出"就地控制"指令,L3(系统控制)指示灯熄灭,同时L2(就地控制)指示灯变亮,此时表明系统已切换至就地控制。运行人员到就地可对风机操作(利用柜门面板上的SB1-SB4 四个按钮)。即SB1-启动A 风机、SB2-停止A 风机、SB3-启动B 风机、SB4-停止B 风机。
另外,风压高报警信号是由压力开关页
动作产生,当冷却风压力高于压力开关设定值,柜门面板上的L8(风压高)指示灯变亮。所有的状态反馈信号都传给DCS 系统。
冷却风机控制电源为380V AC,采用两路独立的供电电源,分别接入空气开关K2 和K3 的上口。两路独立电源互为备用,正常运行时两路电源都应投入。先投入空气开关的电源为主电源,后投入为备用电源。其中,交流接触器J1 和J2 起到互为闭锁的功能,即无论何时只有一路电源给两台冷却风机供电。交流接触器J3 和J4,分别对A 风机、B 风机启停控制。电机启动器KF1 和KF2,直接驱动电机,并内置热过载保护装置。
