炉管泄漏检测系统
添加时间:2014-01-06

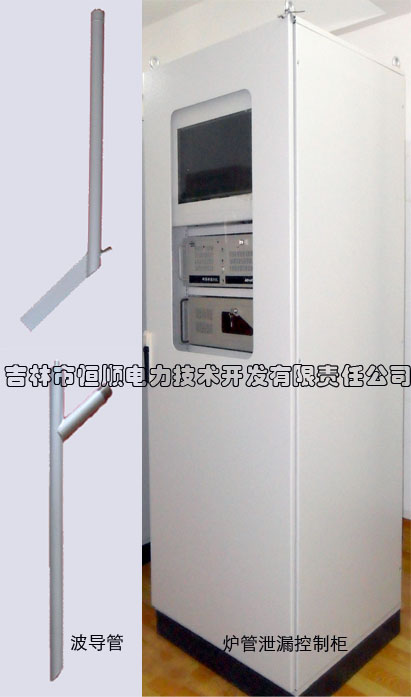

炉管泄漏检测系统

系统简介
1.1锅炉"四管"泄漏概述
锅炉承压管包括水冷壁、省煤器、过热器、再热器,简称"四管"。锅炉"四管"在极为恶劣的环境下工作,管内为高温高压流体,管外承受高温烟气的辐射和对流换热,还同时承受灰粒子的连续冲蚀,因此容易发生泄漏事故。
锅炉"四管"泄漏指水冷壁管、过热器管、再热器管、省煤器管的泄漏。锅炉管道的泄漏是火力发电厂的常见故障,平均每年1—2次。它的特点是初期泄漏发展速度慢,为非破坏性泄漏,一般几天或几周。当泄漏发展到一定阶段为破坏性泄漏,一点的泄漏会破坏四周的其它管道,产生连锁性破坏,若任其发展可能破坏整个炉内管道。"七五"期间,我国200MW及以上大机组目前已有200多台,全国大机组锅炉事故占大机组全部设备事故的65.8%,而"四管"爆漏占锅炉事故的71.7%,占整个大机组设备事故的47.2%。
1.1.1影响"四管"爆漏的原因
影响"四管"爆漏的原因很多,有设计、制造、施工、检修、运行、管理和煤种等诸多方面,而且这些因素又相互作用。因此各种爆漏往往不是由单一因素造成,而是几个因素同时存在并交互作用的结果,
水冷壁爆漏原因:
①焊缝质量问题;②膨胀受阻;③管内壁腐蚀结垢;④管外壁高温腐蚀;⑤磨损;⑥循环不良;⑦炉膛热强度偏高;⑧吹灰器问题;⑨材质问题;
过热器爆漏原因:
①选材裕度不足;②炉膛高度偏低;③蒸汽重量流速偏低;④结构布置上欠妥;⑤受热面积过大;⑥焊接质量问题;⑦腐蚀;⑧磨损;⑨膨胀拉裂;
再热器爆漏原因:
①烟气热偏差大;②选材裕度不足;③结构布置上欠妥;④内壁腐蚀;⑤焊接质量问题;⑥高压缸排汽参数高于设计值。
省煤器爆漏原因:
①飞灰磨损;②烟气流速过高;③管排错列布置;④煤灰腐蚀性强;⑤存在烟气走郎;⑥防磨装置不当和漏风等;⑦焊口质量问题;⑧管材质量差;⑨空气预热器局部堵灰。
