射频锁相料位计
添加时间:2014-01-08

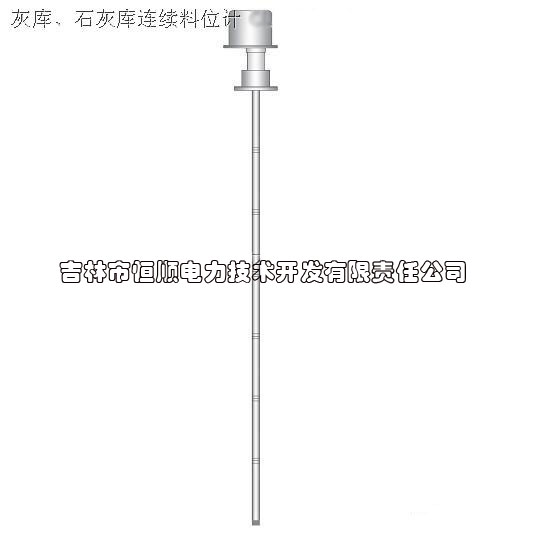

射频锁相料位计

    射频锁相连续料位计
一、简介
射频锁相料位计:使用射频锁相技术实现料位测量的料位计。

射频锁相技术:使用射频信号对传感器所采集的多路阻抗、容抗信号进行分离测量的技术。
料位计:对料仓内固体物料高度的变化进行实时连续检测的传感器。料位计也称为"物位计"、"料位仪"、"物位仪"、"料位监测仪"、"物位监测仪"等。

、原理

采用分段阻容传感器,结合射频锁相测量技术、等电位技术及专用监测软件,对介质进行分段逐层扫描,实现对煤粉仓、原煤仓、灰库等粉灰及颗粒状料仓料位的实时连续监测。

分段阻容传感器上顺序排列着数个结构和尺寸确定的独立测量段,以利于单片机进行智能化判断处理,实时跟踪物料特性的变化,自动校准,消除由于温度、湿度、密度等物料特性变化因素的影响。

采用等电位技术,首先与智能化判断相结合,消除挂料、飞灰等因素对测量的影响,提高了对恶劣环境的适应能力;其次,消除传感器导线等引起的寄生阻容信号的干扰,提高测量精度。

利用独特的传感器设计结构、专用算法及监测软件,通过对每个测量段测量值的智能化判断,实现在每一个测量段内的测量显示都是连续的,进而实现全量程范围内的实时连续监测。

用射频信号对传感器的阻容信号进行阻抗、容抗分离测量,提高了对信号噪声的抗干扰能力,再结合处理电路特有的锁相技术,使测量信号更加稳定可靠,并且单片机在对特定独立测量段进行扫描巡检时,有效屏蔽其他测量段内物料信号的干扰,增强了测量信号与料位测量值之间的线性度,减小了测量误差。
、特点
1、实时跟踪物料特性的变化,自动校准,实现免调试、免维护、高精度测量料位;

2、采用智能化判断及等电位技术消除挂料、飞灰等干扰影响;

3、全量程无误差积累。误差可消除在段内,不会叠加。

4、采用射频锁相测量技术,增加信号的稳定性和可靠性。
、分类

连续料位计:实现对料仓物位高度的实时连续监测的料位计。

料位开关:通过点位测量实现控制料仓物位高度的开关。
