燃油泵房控制系统
文章来源:4833 更新时间:2012-12-28

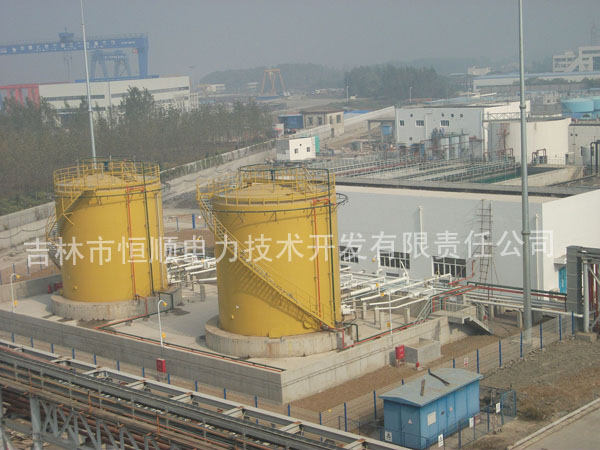

燃油泵房控制系统

  一、概述
  燃油泵房是火力发电厂的重要组成部分,它对锅炉内部煤粉的燃烧充分程度起着相当重要的作用。燃油泵房控制系统采用一套可编程序控制器(PLC)进行数据采集和系统控制。控制系统可以对整个燃油泵房进行集中监视、管理、自动顺序控制,并可实现远方手动操作。
  二、控制方式
燃油泵房采用自动程序控制及远方手动操作相结合的控制方式。程序控制设步进操作、成组操作或单独操作等手段,并有跳步、中断或旁路等操作功能,还设有步骤时间和状态指示、选择和闭锁功能。
  三、监视功能
  供油泵出口压力
  供油母管压力
  供油母管温度
  供油流量
  回油流量
  油罐油位
  油罐油温
  供油泵入口滤网差压
  加热蒸汽压力
  控制电源消失报警
  主要阀门开、关状态
  电动机运行状态、故障报警
  四、系统特点
  采用全集成自动化技术,集散型结构、开放性好。
  所有组件采用模块化技术,可方便地对系统进行规模扩展和功能扩展。
  支持国际标准,如以太网、TCP/IP、OPC、MODBUS等,可方便快速地与其它系统(如ERP、MIS、其它PLC等)进行通讯。
  采用双层网络和交换技术,无论在可靠性、高效性方面都有单层网络无法替代的优点。
  操作员系统采用Windows 2000操作系统,易于维护和学习。
  操作员系统采用向导式组态,简单方便。同时还支持高级语言,如C脚本和VB脚本,可实现各种复杂的功能。
  操作员站可在线修改,无需中断系统的运行就可以实现画面和功能的增减及修改。
  操作员画面结构和操作界面是恒顺公司总结了在电站领域的丰富经验而制定的,易于学习,操作简便,结构清晰,功能强大。
  操作员站具有强大的诊断功能,可实现从上位机监控系统、自动化控制系统、直至信号采集系统所有组件的诊断功能。
  报警功能完善,过滤方便,还支持声音和语音报警。
  用户管理功能强大,可定义128个用户及用户组,999级授权。
  可在线打开顺序控制逻辑图,监视当前运行状态,查看条件状态是否满足。具有相应权限的操作人员还可以干预其执行,比如暂停,中断,跳转等。
  上位机采用双机热备形式,提高了系统可靠性。
  可对项目设置多级口令,保证了系统的安全性。
  增强型PID调节功能,供油压力稳定可靠。
