火焰检测器
文章来源:4833 更新时间:2012-12-26

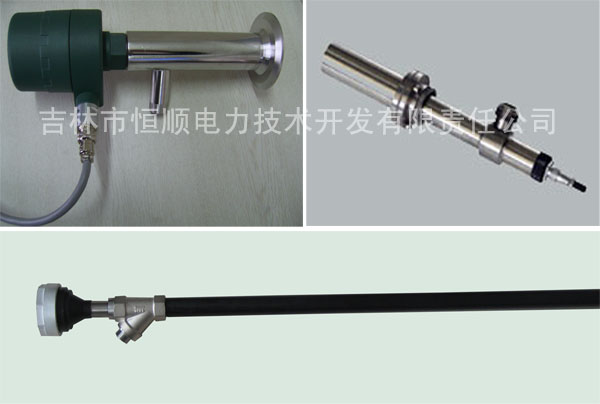

火焰检测器

        1.1 产品概述
        HS-NWZN智能型一体化火焰检测器是我公司遵循国际最新火检发展趋势自主开发的一款新型火焰检测器,是专为检测工业锅炉炉膛火焰而设计的产品。该产品适用于以燃油、燃煤、天然气、炼制气及废气燃料的多燃烧器和单燃烧器锅炉。HS-NWZN智能型一体化火焰检测器包括HS-NWZN-V03(混合型)、HS-NWZN-IR(红外线型)和HS-NWZN-UV(紫外线型)两种型号。
        HS-NWZN智能型一体化火焰检测器是基于微处理器的将检测头与信号处理器合二为一的智能一体化火焰检测器。它通过对火焰燃烧的强度及频率判断火焰的燃烧状态,通过现场专业的安装和调校,可有效地屏蔽掉邻角、对角的背景火焰的干扰。它无需二次信号处理器或放大器,更无需火检放大器柜,甚至于可以省略大量的现场布线。这不但可以节省安装调试成本,亦使检测系统的整体运行可靠性得到极大提高。
        HS-NWZN智能型一体化火焰检测器,采用RS485现场总线在火焰检测器与PC机工作站之间传输数据、设置运行参数、显示实时火焰状态及其它信息。一台PC机工作站可连接多达127支火焰检测器,其通讯距离可达1500米。若火焰检测器与PC机工作站的距离大于1500米,可选配中继器以延长通讯距离,每增加一个中继器可延长通讯距离1500米。(选配功能)。
        HS-NWZN智能型一体化火焰检测器具有两种运行模式,模式一为网络运行模式,该模式完全依赖于RS485现场总线,将一台锅炉或多台锅炉的所有火焰检测器与PC工作站组网运行,火焰检测器检测的实时数据,通过现场总线进入PC机工作站的动态数据库,DCS或FSSS通过局域网共享动态数据库的实时数据。模式二为传统运行模式,该模式可将PC机工作站作为可选配置,火焰检测器可以完全脱离RS485现场总线而独立运行,火焰检测器通过自身配置的火焰强度模拟量输出端口和火焰状态开关量输出端口向DCS或FSSS实时传送火焰信号。
        1.2 主要技术指标
        ◆ 工作电压:18VDC~36VDC
        ◆ 工作电流:≤0.5A
        ◆ 工作温度:30℃~+160℃
        ◆ 工作湿度:≤95%(相对湿度、非凝结)
        ◆ 继电器输出:
        火焰继电器:常开无源触点(有火闭合)
        常闭无源触点(正常断开)
        故障继电器:常闭无源触点(正常断开)
        触点容量:5A@250VAC  5A@30VDC
        ◆ 火焰信号输出:
        输出方式:4~20mA@680 ohms
        回路阻抗:≤680Ω
        ◆ 响应时间:
        有火:最快0.5秒
        无火:最快0.5秒
        ◆ 响应波长:
        HS-NWZN-V型:400~1100mm
        HS-NWZN-Z型:295~320mm
        ◆ 峰值波长:
         HS-NWZN-V型:800mm
        HS-NWZN-Z型:300mm
        ◆ 冷却风气源要求:洁净、低温
        ◆ 冷却风风量要求:0.5立方米/分钟
        ◆ 数据通讯:
        通讯方式:RS485
        通讯距离:≤1500m
        最大节点:≤127
        结构
        HS-NWZN火焰检测器的结构由三部分组成:火检变送器、火检检光管和锅炉连接器。锅炉连接器焊接在锅炉本体(或内部导光管),另一侧和火检检光管连接,火检变送器连接火检检光管。冷却风分为两路,一路进入火检检光管,一路进入火检变送器。火焰检测器本体上的航空插座通过耐高温电缆连接到火焰检测器现场接线盒。






        图2-1 (HS-NWZN火焰检测器的结构示意图)
        关于防尘、防潮、高低温等情况采取的措施
        3.1 防尘措施
        HS-NWZN智能型一体化火焰检测器采用全密闭结构,防止了外部的灰尘的进入。同时内部安装了石英防护镜片,防止了锅炉内部灰尘污染一次检测元件。
        3.2 防潮措施
        HS-NWZN火焰检测器采用全密闭结构,防止了外部的水汽的进入。并且在内部电路上做了防尘防静电处理,即在电路板和元件上涂了三防漆。
        3.3 耐高温措施
        将冷却风引入HS-NWZN火焰检测器,使得HS-NWZN火焰检测器的微处理器部分和外壳得到冷却。
        3.4 抗干扰措施
        HS-NWZN火焰检测器外壳为全金属外壳,可屏蔽外界的电磁干扰。并且HS-NWZN火焰检测器是基于嵌入式实时操作系统设计的,它可以确保HS-NWZN火焰检测器始终正常工作。
